射頻收發器原理以及應用介紹

發布時間:2021-05-06 11:13:55

RFID技術一般指射頻識別技術，完整的RFID系統由RFID讀寫器、電子標簽和數據管理系統三部分組成。RFID讀寫器是一個射頻收發器，基本工作原理并不復雜：當RFID電子標簽進入磁場并從射頻收發器接收射頻信號時，電子標簽會產生感應電流，并使用感應電流獲得的能量來發送存儲的產品信息，或以特定頻率主動發送信號，射頻讀卡器讀取并解碼信息，然后由中央信息系統處理相關數據。上海營信公司是一家專業的供應上海射頻收發器公司。

射頻收發器

RFID讀寫器測量對象的基本信息介質是電子標簽，其中一種是有源的，即具有自己的電源，而另一種沒有自己的電源。RFID讀寫器在運行時，它會發送調幅信號以激活電子標簽。 RFID讀寫器的性能要求非常嚴格，因?yàn)樗鼈冃枰獜慕邮盏降母鞣N反射信號中識別出標簽反射的弱信號。許多讀卡器產品都有數據誤讀問題，它也是其發展的絆腳石。上海營信公司推出的產品很好的規避了這些風險。

RFID讀寫器的基本配置通常包括收發器天線，頻率發生器，鎖相環，調制電路，微處理器，存儲器，解調電路和外圍接口配置。

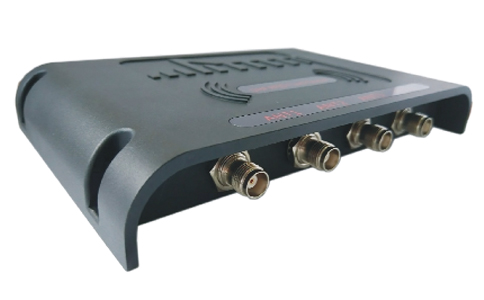

RFID遠距離超高頻UHF遠距離射頻標簽讀寫器UR6258

1.收發天線：向標簽發送射頻信號，并接收標簽返回的響應信號和標簽信息。
2.頻率發生器：產生系統的工作頻率。
3.鎖相環：生成所需的載波信號。
4.調制電路：由標簽發送的信號被加載到載波中并發送到射頻電路。
5.微處理器：生成要發送到標簽的信號，對標簽返回的信號進行解碼，然后將解碼后的數據發送回應用程序。如果是加密系統，則還需要解密。
6.內存：保存用戶程序和數據。
7.解調電路：從標簽返回的信號被解調并傳遞給微處理器進行處理。
8外圍接口：與計算機通信。

RFID遠距離超高頻UHF車輛稱重計量射頻識別技術閱讀器UR5206

RFID讀寫器的系統特性
1.工作頻率為13.56MHz，該頻率的波長約為22m。除金屬材料外，此頻率下的波長可以直接穿過大多數材料，例如液體。
2.RFID讀寫器的頻帶已為世界所公認，沒有特別限制。該頻率下的磁場區域快速下降，但是可以創建相對均勻的讀取和寫入?yún)^(qū)域。

3. RFID讀寫器具有防碰撞功能，可以同時讀取多個電子標簽，并且可以將特定的數據信息寫入標簽。數據傳輸速率比低頻快，價格也不是很貴。

RFID工業高頻HF餐飲結算檔案管理閱讀器HR9206-3825

RFID高頻HF餐飲結算檔案管理閱讀器HR9206-3825

RFID用途各異，產品型號眾多，建議聯系我們的銷售顧問獲取合適的應用產品選型方案。
